Zestaw automatyki do bramy przesuwnej 24V KEY AUTOMATION 900KSUN5024FKK SUN (do 500 kg, WiFi, FASTLINE, NLS)

🔧 Zastosowanie

Kompletny zestaw automatyki do bram przesuwnych o masie do 500 kg.

Przeznaczony do zastosowań przydomowych oraz intensywniejszego użytkowania – dzięki zastosowaniu wersji FASTLINE napęd sprawdzi się tam, gdzie brama pracuje częściej i wymagana jest większa wydajność.

👉 wersja FAST (seria F) – zwiększona prędkość pracy oraz lepsze przystosowanie do częstych cykli otwierania i zamykania

Rozwiązanie dla osób, które oczekują nowoczesnej automatyki z możliwością pełnego sterowania z poziomu smartfona – zarówno lokalnie, jak i zdalnie przez Internet.

Zestaw wyposażony jest w centralę 14AF z systemem Night Light System (NLS) oraz moduł KUBEW umożliwiający sterowanie automatyką i oświetleniem z dowolnego miejsca.

⚙️ Najważniejsze cechy napędu

🔧 Napęd do bram przesuwnych do 500 kg – stabilna praca przy częstszym użytkowaniu

⚡ Zasilanie 24V DC – bezpieczna praca oraz wydłużona żywotność komponentów

💡 Night Light System (NLS) – wbudowane oświetlenie LED w napędzie

📱 Sterowanie smartfonem – obsługa przez WiFi (zdalnie) oraz Bluetooth (lokalnie)

🚀 Wersja FASTLINE (model F) – zwiększona prędkość pracy i wydajność

👉 prędkość do 40 cm/s (ok. 10–12 s dla standardowej bramy 4–5 m)

🔩 Wzmocniona zębatka napędu – większa trwałość i odporność na zużycie

🔁 Automatyczne zamykanie po otwarciu

🚪 Funkcja furtki – częściowe otwarcie bramy

⚙️ Spowolnienia – płynny start i zatrzymanie

🛑 Wykrywanie przeszkód – zatrzymanie lub cofnięcie

⚙️ Fototest – kontrola zabezpieczeń przed każdym cyklem

🛡️ Fotokomórki odporne na trudne warunki atmosferyczne

🧲 Magnetyczne wyłączniki krańcowe – większa precyzja działania (FAST)

🔑 Ręczne odblokowanie w przypadku braku zasilania

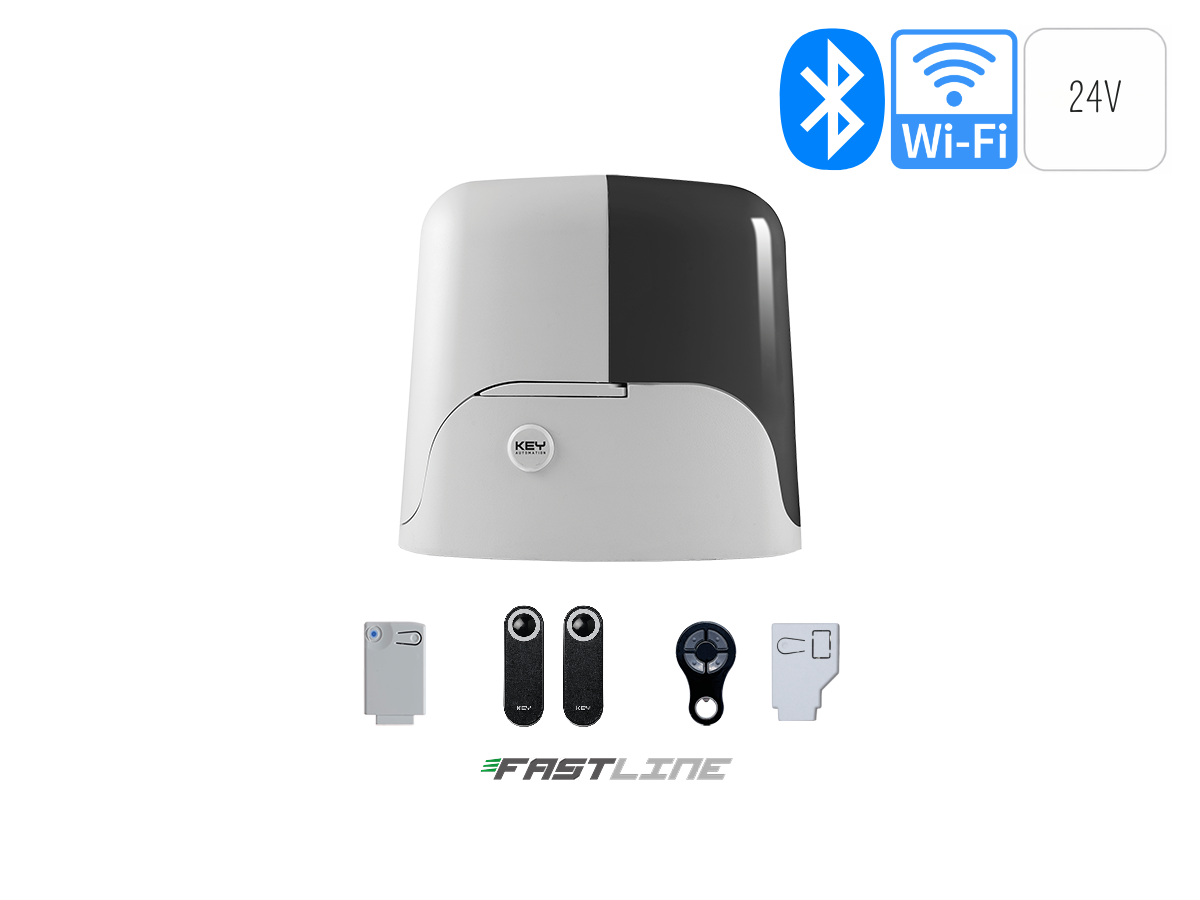

📦 Co zawiera zestaw

• napęd SUN5024F (FASTLINE)
• centrala sterująca 14AF (NLS)
• fotokomórki FT23
• moduł KUBEW (WiFi / Bluetooth)
• 1 × pilot SUB44 (4-kanałowy, 433,92 MHz)
• radioodbiornik RX4K
• akcesoria montażowe
• instrukcja

👉 zestaw nie zawiera lampy ECLIPSE

⚙️ Napęd SUN – charakterystyka

Napęd przeznaczony do automatyzacji bram przesuwnych w zastosowaniach przydomowych oraz bardziej wymagających instalacjach.

👉 silnik 24V DC zapewniający płynną i bezpieczną pracę
👉 cicha i stabilna praca mechanizmu
👉 wbudowane oświetlenie LED (NLS)
👉 odporność na warunki atmosferyczne

👉 wersja FASTLINE – szybsza praca napędu oraz lepsza wydajność przy częstych cyklach

🔩 Konstrukcja i trwałość napędu

Napęd w wersji FAST został zaprojektowany do pracy bardziej intensywnej.

👉 wzmocniona zębatka napędowa
👉 trwała przekładnia mechaniczna
👉 stabilna praca przy większym obciążeniu
👉 zwiększona żywotność urządzenia

👉 rozwiązanie lepsze niż standardowy model 500 kg do częstszego użytkowania

⚙️ Centrala 14AF – serce systemu FASTLINE

Zaawansowana centrala sterująca przeznaczona do napędów 24V w wersji FASTLINE.

👉 dedykowana do szybszych napędów
👉 sterowanie automatyką bramy i oświetleniem (NLS)
👉 możliwość rozbudowy o systemy bezprzewodowe

🔧 Najważniejsze funkcje

• automatyczne zamykanie
• funkcja furtki
• spowolnienia (soft start / stop)
• wykrywanie przeszkód (amperometryczne)
• fototest
• pamięć ustawień
• licznik cykli
• automatyczne uczenie czasu pracy

⚙️ Sterowanie i konfiguracja

• tryb krok po kroku
• zatrzymanie w trakcie ruchu
• oddzielne sterowanie kierunkami
• konfiguracja parametrów pracy
• możliwość programowania przez wyświetlacz

🔌 Rozbudowa i integracja

• radioodbiornik RX4K (wpinany do centrali)
• pamięć do 1000 pilotów
• sterowanie oświetleniem (NLS)
• wyjście lampy ostrzegawczej
• obsługa elektrozamka
• możliwość podłączenia akumulatora
• współpraca z modułem KUBEW

🛡️ Bezpieczeństwo

• amperometryczne wykrywanie przeszkód
• system antyzgnieceniowy
• fototest
• listwy krawędziowe
• wejście STOP
• kontrola zabezpieczeń

📱 Sterowanie smartfonem (KUBEW – WiFi / Bluetooth)

Moduł umożliwia pełne sterowanie automatyką oraz oświetleniem zarówno lokalnie, jak i zdalnie.

🔧 Najważniejsze funkcje

• sterowanie bramą z aplikacji mobilnej
• dostęp przez Internet (WiFi)
• lokalne sterowanie przez Bluetooth
• zarządzanie użytkownikami
• konfiguracja ustawień automatyki
• obsługa oświetlenia NLS

📡 Komunikacja

• WiFi – sterowanie z dowolnego miejsca
• Bluetooth BLE – konfiguracja lokalna

👉 pełna kontrola nad automatyką z dowolnej lokalizacji

📡 Radioodbiornik RX4K

• moduł wpinany do centrali
• częstotliwość 433,92 MHz
• 4 kanały sterowania
• pamięć do 1000 pilotów

👉 umożliwia obsługę pilotów – system działa od razu po montażu

🛡️ Fotokomórki FT23

• zabezpieczenie przed zamknięciem na przeszkodzie
• funkcja pracy w trudnych warunkach (śnieg/deszcz)
• zasięg do 25 m
• niskie zużycie energii

⚙️ Dane techniczne i wymiary

• prędkość: 40 cm/s = 24 m/min (FASTLINE)
• moment obrotowy: 23 Nm
• cykle/godzinę: do 40

• centrala: 14AF
• zasilanie: 230V AC
• silnik: 24V DC
• moc: 300 W

• stopień ochrony: IP44
• temperatura pracy: -20°C do +55°C

• maksymalna waga bramy: 500 kg

• wymiary: 330 × 210 × 300 mm
• waga: ok. 13,5 kg

⚠️ Ważne – montaż i konfiguracja

Dla prawidłowego działania systemu oraz zachowania gwarancji producenta wymagany jest montaż i konfiguracja przez wykwalifikowanego instalatora.

👉 W napędach wyposażonych w system Night Light System (NLS) pełna konfiguracja (w tym sterowanie aplikacją, funkcje IoT oraz integracja systemu) wymaga użycia modułu instalatorskiego KUBEPRO.

👉 Możliwe jest uruchomienie napędu przy użyciu programatora DYL, jednak w takim przypadku dostępne są jedynie podstawowe funkcje (np. sterowanie pilotem), bez możliwości pełnej konfiguracji systemu oraz obsługi aplikacji.

👉 Montaż wykonany samodzielnie lub przez osobę nieposiadającą odpowiednich kwalifikacji może skutkować nieprawidłową pracą urządzenia oraz utratą gwarancji producenta.

📦 Numer katalogowy

900KSUN5024FKK
