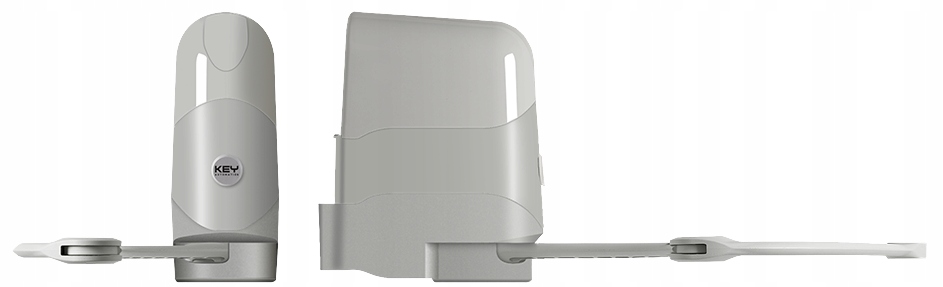

ZESTAW RÉVO+
KOD: 900KREP2324KS
Zestaw do bram skrzydłowych o skrzydle do 2,3 m, silnik 24 Vdc z ramieniem łamanym, centrala ze spowolnieniami, mechaniczne ograniczniki krańcowe na otwarciu i na zamknięciu (z centralą sterującą CT20324). Zawiera: 1x FT23, 2x SUB44R
POBIERZ
W skład zestawu wchodzą:
- Dwa motoreduktory REP2324
- Wbudowana w motoreduktor – centrala sterująca CT20324
- Komplet fotokomórek FT23
- Wodoszczelny pilot 4-kanałowy SUB44-R x 2 szt.
- Akcesoria montażowe
- Instrukcja instalacji, użytkowania i obsługi napędu
Najważniejsze cechy :
- Ręczne odblokowanie – Prosty i intuicyjny system wysprzęglania za pomocą pilota SUB
- Płynna praca – siłowniki zaprogramowane są tak, by skrzydła bramy łagodnie startowały i powoli kończyły ruch przy otwieraniu i zamykaniu
- Automatyczne zamykanie – brama po każdym otwarciu zamknie się automatycznie.
- Funkcja furtki – nie musisz czekać aż cała brama otworzy się i zamknie, napęd STAR posiada funkcję furtki, dzięki czemu otworzy się w taki sposób, by można było szybko i swobodnie przejść
- System fotokomórek z funkcją ŚNIEG – system wykrywania fałszywych przeszkód w przypadku np. obfitych opadów śniegu czy deszczu
- Fototest – przed każdym otwarciem bramy system sprawdza, czy fotokomórki są sprawne
- Bardziej kompaktowy rozmiar z możliwością montażu zaledwie 5 cm od podłoża
- Szerokie zastosowanie – Zaprojektowany do bram nie tylko wykonanych z elementów metalowych, ale również z PCV, drewna lub aluminium
- Prosty w użytkowaniu – Uproszczona regulacja mechanicznych wyłączników krańcowych w standardzie
- Dostępny w dwóch wersjach – z ramieniem łamanym lub z ramieniem ślizgowym, zwiększającym kąt otwarcia
- Wytrzymały – Elementy mechaniczne dobrze zabezpieczone przed czynnikami zewnętrznymi, z bardzo wytrzymałych na obciążenia surowców, odporna i wytrzymała konstrukcja z odlewanego aluminium, malowana proszkowo, odporny na promienie UV
- Cichy – bardzo cicha praca silnika
Każdy napęd posiada indywidualny nr seryjny.
Model REVO2324 jest dedykowany dla posiadaczy bram skrzydłowych, którzy cenią sobie prostotę działania i elegancję jednocześnie. Zaokrąglona obudowa, ukazuje klasykę włoskiej estetyki, widoczną na pierwszy rzut oka.
- Montaż zaledwie 5 cm od podłoża
- Łatwe przejście kabla
- Montaż na wąskim słupku (10 cm x10 cm)
- Łatwa regulacja mechanicznych wyłączników krańcowych
WYMIARY
NOWA WERSJA CENTRALI CT20324 WBUDOWANA W MOTOREDUKTOR:
- z ulepszonym oprogramowaniem oraz nowym wyświetlaczem zapewniającym intuicyjne używanie
- umożliwiająca programowanie za pomocą bezprzewodowego modułu kubepro (od wersji fw 2.0)
- ulepszone wykrywanie położenia bez zastosowania fizycznego enkodera
- dodatkowo została umieszczona w obudowie zwiększającej ochronę przed odziaływaniem czynników atmosferycznych
- wyłączanie zabezpieczeń za pomocą przełącznika dip
- czujnik wykrywania przeszkody
- spowolnienie przy otwieraniu lub zamykaniu standardowe lub dostosowane do indywidualnych potrzeb
- wyświetlanie wejść i zabezpieczeń przy pomocy LED
- wyjście lampy sygnalizacyjnej, światło stałe i miganie
- wyjście światła pomocniczego
- wyjście wskaźnika otwartej bramy/elektrozamka
- zintegrowany odbiornik radiowy 423 mhz
- możliwość zapisania do 150 kodów
Centrala CT20324 do sterowania 2 motoreduktorami o mocy 24 Vdc, z serii napędów STAR, RAY bez NLS 24Vdc, REVO+ bez NLS 24Vdc
Centrala posiada funkcje:
- Spowolnienia – zmniejsza prędkość bramy podczas otwierania i zamykania, co zapobiega szarpnięciom i hałasowi
- Pauzy podczas otwierania – pozwala zatrzymać bramę w trakcie otwierania.
- Krok po kroku – to sekwencja poleceń, które są wykonywane przez automatykę po kolei, jeden po drugim.
- Oddzielne otwieranie i zamykanie – oddzielne otwieranie i zamykanie bramy w automatyce bramowej jest możliwe dzięki sterownikom z osobnymi wyprowadzeniami dla poszczególnych funkcji
- Wstrzymanie ruchu po wykryciu przeszkody – jest zabezpieczeniem, które chroni przed zgnieceniem. W razie potrzeby system zatrzymuje lub cofa bramę
- Licznik cykli – określa, ile razy brama może się otworzyć i zamknąć w ciągu doby, ten parametr jest istotny, ponieważ intensywne użytkowanie mechanizmu prowadzi do szybszego zużycia i większej awaryjności, dlatego też im większy licznik cykli tym dłuższa żywotność mechanizmu
- Nowy wyświetlacz – zapewniający proste i intuicyjne używanie
- Zamykanie po przejściu – automatyczne zamknięcie bramy po przejściu pojazdu czy osoby zabezpiecza mienie i ludzi, a także chroni bramę i napęd
- Funkcja furtki – umożliwia częściowe otwarcie bramy, na tyle, aby pieszo lub na rowerze można było wejść na posesję
- Elektrozaczep – możliwość podpięcia elektrozaczepu do centrali sterującej
- Oszczędzanie energii – opcja dostępna w modelach napędów w wersji Low Energy
- Zachowanie po zaniku prądu – napęd zapamiętuje ustawienia z przed zaniku prądu
- Możliwość podłączenia listwy krawędziowej – w automatyce bramowej zabezpieczają ludzi i mienie przed uszkodzenie. Wykrywają przeszkody lub osoby w miejscu, gdzie brama się zamyka.
- Czułość amperometryczna – to poziom siły, który silnik bramy może wytworzyć, w centrali sterowania bramy można wybrać poziom czułości amperometrycznej. Poziom siły można ustawić na kilka poziomów
- Możliwość podłączenia zasilania słonecznego – Zasilanie słoneczne bramy pozwala jej działać bez konieczności podłączania do sieci elektrycznej. To rozwiązanie jest przydatne w miejscach bez dostępu do prądu lub ze skłonnością do częstych awarii
- Phototest podczas otwierania – test fotokomórek polega na sprawdzeniu, czy przekaźnik w fotokomórce odbiorczej przełącza się, gdy wiązka podczerwieni jest przerywana
- Miękki start i stop – jest to funkcja pozwalająca na płynne rozpoczynanie i kończenie procesu otwierania i zamykania bramy. Brama rozpoczyna ruch powoli, stopniowo zwiększa swoją prędkość, a następnie zwalnia przed osiągnięciem końcowej pozycji zamknięcia lub otwarcia
- Światło odprowadzające – możliwość podłączenia lampy, która miga na pomarańczowo gdy brama jest otwarta
FOTOKOMÓRKI FT23 W ZESTAWIE:
- elegancki i nowoczesny kształt ( odpowiedni do wąskich słupków)
- posiadają funkcję śnieg, bardzo przydatną w polskich warunkach pogodowych, która przekazuje informację o częstym zasłanianiu linii fotokomórek w celu wykrywania fałszywych przeszkód takimi jak śnieg czy ulewny deszcz
- zasięg do 25 m
- niskie zużycie energii
PILOTY 2 szt. SUB44-R W ZESTAWIE:
- 4 – kanałowy
- 2 w 1 : sterowanie automatyką oraz klucz odblokowujący w przypadku braku zasilania
- ergonomiczny, prosty i niepowtarzalny design
- wodoodporny
- trwały materiał i dbałość o szcegóły dzięki zastosowaniu form wtryskowych
- metalowa chromowana ramka
- wymienne kolorowe obudowy
- kopiujący sygnały pilotów key automation oraz innych producentów (opcja)
WŁAŚCIWOŚCI TECHNICZNE
| 90° czas otwarcia | s | 14-20 |
| Moment obrotowy | Nm | 120 |
| Cykl pracy | % | 80 |
| Centrala | CT20324 | |
| Zasilanie | Vac | 230 |
| Częstotliwość napięcia AC | Hz | 50/60 |
| Prąd nominalny | A | 0,65 |
| Moc nominalna | W | 115 |
| Klasa izolacji | I | |
| Częstotliwość radiowa | MHz | 433,92 |
| Pamięć nadajnika | 150 | |
| Stopień ochrony | IP | 44 |
| Temperatura pracy | °C | -20 – +55 |
| Max waga skrzydła | kg | 250 |
| Max długość skrzydła | m | 2,3 |
| Wymiary produktu (D – G – W) | mm | 125 – 255 – 310 |
| Pojemność opakowania | m3 | 0,05452 |
| Waga zapakowanego artykułu | kg | 21 |
